Công tơ điện tử 1 pha DT01P80-RF mô-đun RF gắn ngoài

Download: Tài liệu kỹ thuật

Chi tiết sản phẩm

Công tơ điện tử 1 pha DT01P80-RF mô-đun RF gắn ngoài là sản phẩm của Trung tâm sản xuất thiết bị đo điện tử Điện lực miền Trung (CPC EMEC), được sản xuất trên dây chuyền công nghệ hiện đại, được kiểm soát chất lượng bởi một quy trình chặt chẽ, có độ tin cậy cao, dùng để đo năng lượng hữu công (kWh) ở lưới điện xoay chiều 1pha, đạt cấp chính xác 1,0 theo tiêu chuẩn Việt Nam TCVN 7589-21:2007 và tiêu chuẩn quốc tế IEC 62053-21:2003, IEC 62053-23:2003; IEC 62052-11:2003.

Sản phẩm DT01P80-RF mô-đun RF gắn ngoài được Tổng cục Tiêu chuẩn Đo lường Chất lượng phê duyệt mẫu theo Quyết định số 1950/QĐ-TĐC ngày 18/12/2015 với ký hiệu phê duyệt mẫu PDM 2121-2015.

Công tơ điện tử 1 pha DT01P80-RF mô-đun RF gắn ngoài có những đặc trưng sau:

·         Kiểm định viên không phải hiệu chỉnh.

·         Là thiết bị dùng linh kiện điện tử, nên không gây ma sát và các sai sót do các phần tử cơ khí gây ra.

·         Độ nhạy cao.

·         Công suất tiêu thụ thấp.

·         Chịu dòng quá tải lớn, chịu điện áp cao.

·         Khả năng cách điện lớn.

·         Chống gian lận điện: bộ ghi năng lượng một hướng, trong trường hợp đấu ngược cực tính mạch dòng hoặc dùng thiết bị tạo dòng phản hồi thì bộ ghi năng lượng vẫn lên số theo chiều thuận.

·         Tuổi thọ và sai số công tơ không vượt quá sai số cho phép trong khoảng thời gian trên 15 năm.

·         Khả năng chịu ảnh hưởng của điện từ trường, của nhiễu bên ngoài cao.

·         Tích hợp bộ thu phát sóng vô tuyến gắn ngoài để đọc chỉ số công tơ từ xa bằng sóng vô tuyến và lưu trữ vào bộ nhớ không bay hơi (tùy chọn)

·         Ghi nhận điện năng tiêu thụ theo 2 chiều riêng biệt (chiều thuận và chiều ngược), tích lũy trong 2 thanh ghi điện năng riêng biệt (tùy chọn)

·         Tích hợp các chức năng cảnh báo lỗi và ngăn ngừa 38 kiểu gian lận điện( tùy chọn)

·         Pin dự phòng cho phép hiển thị và đọc chỉ số RF khi mất điện (tùy chọn)

·         Hỗ trợ kết nối bên ngoài với hệ thống đo đếm từ xa (tùy chọn)

·       Tích hợp công nghệ RF-SPIDER, sẵn sàng cho việc thu thập dữ liệu công tơ tự động (tùy chọn).

Tích hợp sẵn công nghệ đọc chỉ số công tơ từ xa qua sóng vô tuyến (RF)

 – Tích hợp công nghệ RF-SPIDER (MESH), thực hiện thu thập dữ liệu công tơ hoàn toàn tự động. Số liệu ghi điện được cập nhật tự động vào Cơ sở dữ liệu khách hàng, loại bỏ được sai sót trong quá trình nhập liệu bằng tay, giúp cải thiện quy trình kinh doanh điện năng.

   – Ngoài ra, có thể sử dụng thiết bị cầm tay (Handheld Unit) để ghi chỉ số công tơ và in giấy báo tiền điện mà không cần phải trèo trụ hay vào nhà khách hàng, cải thiện khâu giao tiếp khách hàng.

Thông số kỹ thuật:

THÔNG SỐ		ĐƠN VỊ	MÔ TẢ
Loại			DT01P80-RF
Điện áp danh định	Un	V	220
Dải điện áp hoạt động		V	150 ÷ 265
Tần số danh định	Fn	Hz	50
Dải tần số làm việc	Fn ± 2,5%	Hz	50 ± 2,5%
Dòng điện định mức	Ib	A	5
Dòng điện quá tải	Imax	A	80
Cấp chính xác			1,0
Cấp bảo vệ			Cấp 2
Thử không tải	Un		0,8 ÷1,15
Tải khởi động			0,4%Ib
Hằng số công tơ ở 50Hz		xung/kW.h	1000
Tổn hao công suất mạch áp ở 50 Hz	Un	W/VA	< 2,0/4,0
Tổn hao công suất trên mỗi mạch dòng ở 50 Hz	Ib	VA	< 4
Thử cách điện AC trong 1 phút	50 Hz	kV	4
Thử điện áp xung	1,2/50 µs	kV	> 6
Nhiệt độ làm việc			-25oC ÷ 60oC
Nhiệt độ lưu kho			-40oC ÷ 75oC
Tốc độ truyền tin khi đọc chỉ số bằng sóng vô tuyến		kbps	4,8
Tần số trung tâm		MHz	433,050/408,925
Công suất phát xạ cực đại		W	10mW(f=433,050MHz)
			<5W (f=408,925MHz)
Độ nhạy thu		dBm	-111
Độ rộng băng tần		kHz	58 (f=433,050MHz)
			3×12,5 (f=408,925MHz)
Kích thước (Dài x Rộng x Cao)		mm	193 x 117 x 69

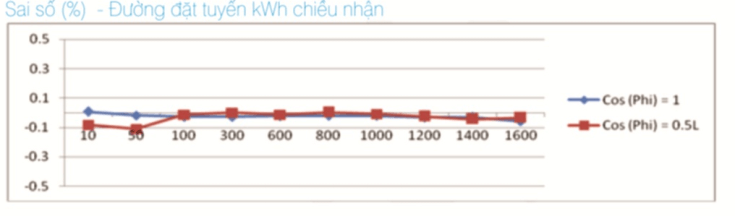

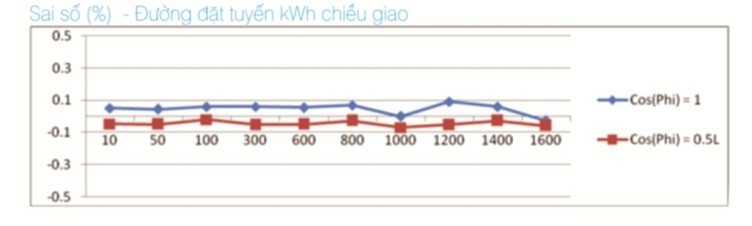

Đặc tuyến sai số của công tơ theo tải:

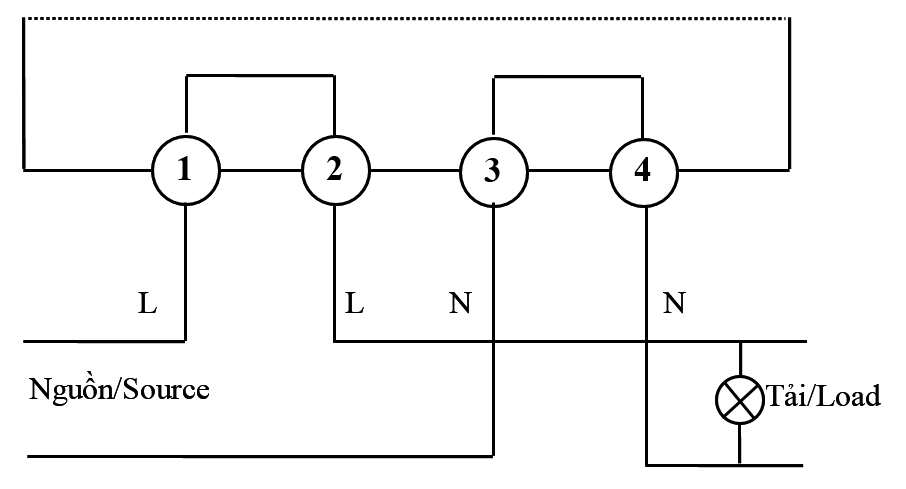

Sơ đồ đấu dây:

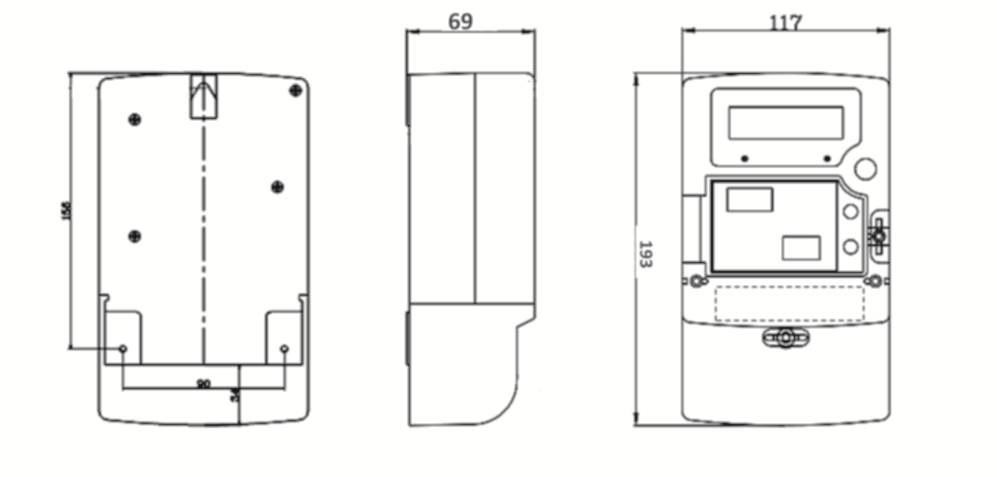

Kích thước lắp đặt:
