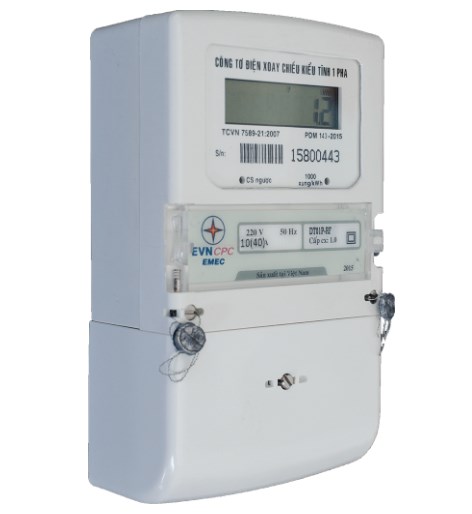

Công tơ điện tử 1 pha DT01P-RF mẫu 2

Download: Tài liệu kỹ thuật

Chi tiết sản phẩm

Công tơ điện tử 1 pha DT01P-RF mẫu 2 là sản phẩm của Trung tâm sản xuất thiết bị đo điện tử Điện lực miền Trung (CPC EMEC), được sản xuất trên dây chuyền công nghệ hiện đại, được kiểm soát chất lượng bởi một quy trình chặt chẽ, có độ tin cậy cao, dùng để đo năng lượng tác dụng (kWh) theo chiều giao, đạt cấp chính xác 1,0 theo tiêu chuẩn Việt Nam TCVN 7589-21:2007 và tiêu chuẩn quốc tế IEC 62053-21:2003, IEC 62052-11:2003.

Hiện nay, Công tơ điện tử DT01P-RF mẫu 2 được đưa vào sử dụng rộng rãi trên địa bàn miền Trung- Tây Nguyên và một số tỉnh, thành trong cả nước với chất lượng ổn định, giá cả hợp lý, phát huy tốt những đặc tính ưu việt vốn có của công tơ điện tử.

Công tơ điện tử 1 pha DT01P-RF mẫu 2 có những đặc trưng sau:

– Sản phẩm DT01P-RF mẫu 2 được Tổng cục Tiêu chuẩn Đo lường Chất lượng phê duyệt mẫu thoeo Quyết định số 1080/QĐ-TĐC ngày 20/07/2015 với ký hiệu phê duyệt mẫu PDM 143-2015, được Tổng cục Tiêu chuẩn Đo lường Chất lượng cấp Quyết định phê duyệt mẫu công tơ 1 pha tích hợp chức năng bo mạch đọc chỉ số công tơ bằng sóng vô tuyến RF DT01P-RF. Chỉ tiêu tương thích điện từ của sản phẩm đã được tổ chức kiểm định Trung Quốc (Shenzen Electronic Product Quality Test Center) thử nghiệm và cấp chứng nhận, Trung tâm Tiết kiệm năng lượng TP Hồ Chí Minh cấp Giấy chứng nhận “Sản phẩm đạt hiệu quả năng lượng”….

– Đọc được chỉ số công tơ trong bán kính đến 100 mét.

– Có thể in và phát giấy báo tiền điện ngay khi ghi chữ số.

– Chống gian lận điện năng, độ chính xác cao, tổn hao điện năng thấp, trọng lượng nhỏ, kích thước gọn, dễ lắp đặt, chi phí bảo dưỡng thiết bị thấp, giảm thiểu chi phí nhân công do khả năng tự động hóa trong khâu đọc chỉ số, hạn chế được các tiêu cực, nhầm lẫn và ăn cắp điện, bảo đảm an toàn trong vân hành hệ thống.

– Cơ chế hoạt động của công tơ điện tử DT01P-RF là mỗi công tơ được gắn 1 module truyền sóng vô tuyến; dùng HU có ghép bộ thu phát sóng để đọc chỉ số công tơ, in giấy thông báo tiền điện và giao cho khách hàng. Cuối phiên ghi chữ, dữ liệu mới được ghép trở lại vào cơ sở dữ liệu kinh doanh để cập nhật chỉ số in hoá đơn.

– Kiểm định viên không phải hiệu chỉnh.

– Là thiết bị dùng linh kiện điện tử, nên không gây ma sát và các sai sót do các phần tử cơ khí gây ra.

– Độ nhạy cao.

– Công suất tiêu thụ thấp.

– Ảnh hưởng nhiệt thấp.

– Độ ổn định nhiệt cao.

– Chịu dòng quá tải lớn, chịu điện áp cao.

– Khả năng cách điện lớn

– Tuổi thọ và sai số công tơ không vượt quá sai số cho phép trong khoảng thời gian trên 15 năm.

– Khả năng chịu ảnh hưởng của điện từ trường, của nhiễu bên ngoài cao.

– Đọc chỉ số công tơ từ xa bằng sóng vô tuyến và lưu trữ vào bộ nhớ không bay hơi.

– Ghi nhận điện năng tiêu thụ theo 2 chiều riêng biệt (chiều thuận và chiều ngược), tích lũy trong 2 thanh ghi điện năng riêng biệt (tùy chọn).

– Tích hợp các chức năng cảnh báo lỗi và ngăn ngừa 38 kiểu gian lận điện (tùy chọn).

– Pin dự phòng cho phép hiển thị và đọc chỉ số RF khi mất điện (tùy chọn).

– Hỗ trợ kết nối bên ngoài với hệ thống đo đếm từ xa (tùy chọn).

– Tích hợp công nghệ RF-SPIDER (MESH), sẵn sàng cho việc thu thập dữ liệu công tơ tự động (tùy chọn).

Tích hợp Công nghệ đọc chỉ số công tơ từ xa RF-SPIDER

Tích hợp công nghệ RF-SPIDER (MESH), thực hiện thu thập dữ liệu công tơ hoàn toàn tự động. Số liệu ghi điện được cập nhật tự động vào Cơ sở dữ liệu khách hàng, loại bỏ được sai sót trong quá trình nhập liệu bằng tay, giúp cải thiện quy trình kinh doanh điện năng.

Ngoài ra, có thể sử dụng thiết bị cầm tay (Handheld Unit) để ghi chỉ số công tơ và in giấy báo tiền điện mà không cần phải trèo trụ hay vào nhà khách hàng, cải thiện khâu giao tiếp khách hàng.

– RF: Công tơ RF bình thường, không hỗ trợ RF-Mesh

– RFMESH: Những công tơ thông minh hỗ trợ RF-Mesh

– ROUTER: Bộ định tuyến cho hệ thống RF-Spider

– DCU: Bộ thu thập dữ liệu tập trung

Thông số kỹ thuật:

Lắp đặt:
