Biến dòng (Current Transformer)

Current transformer hay còn gọi là máy biến áp đo lường hoặc là biến dòng hạ thế

Ứng dụng quan trọng nhất của Current transformer đó chính là chuyển đổi các dòng điện ở mức cao dao động từ 5A cho đến lớn hơn 800A đưa về dòng sơ cấp 5A/10A. Tuy nhiên; ở mức độ 5A/10A hoàn toàn thể chuyển dòng về 4-20ma 0-10v thông qua bộ chuyển điện xoay chiều hoặc một chiều.

Current transformer có 2 loại đưa ra 2 ứng dụng hoàn toàn khác nhau:

Current transformer 5A/10A ( CT đo dòng 5A/10A )



Bộ chuyển đổi CT dòng 4-20ma 0-10v

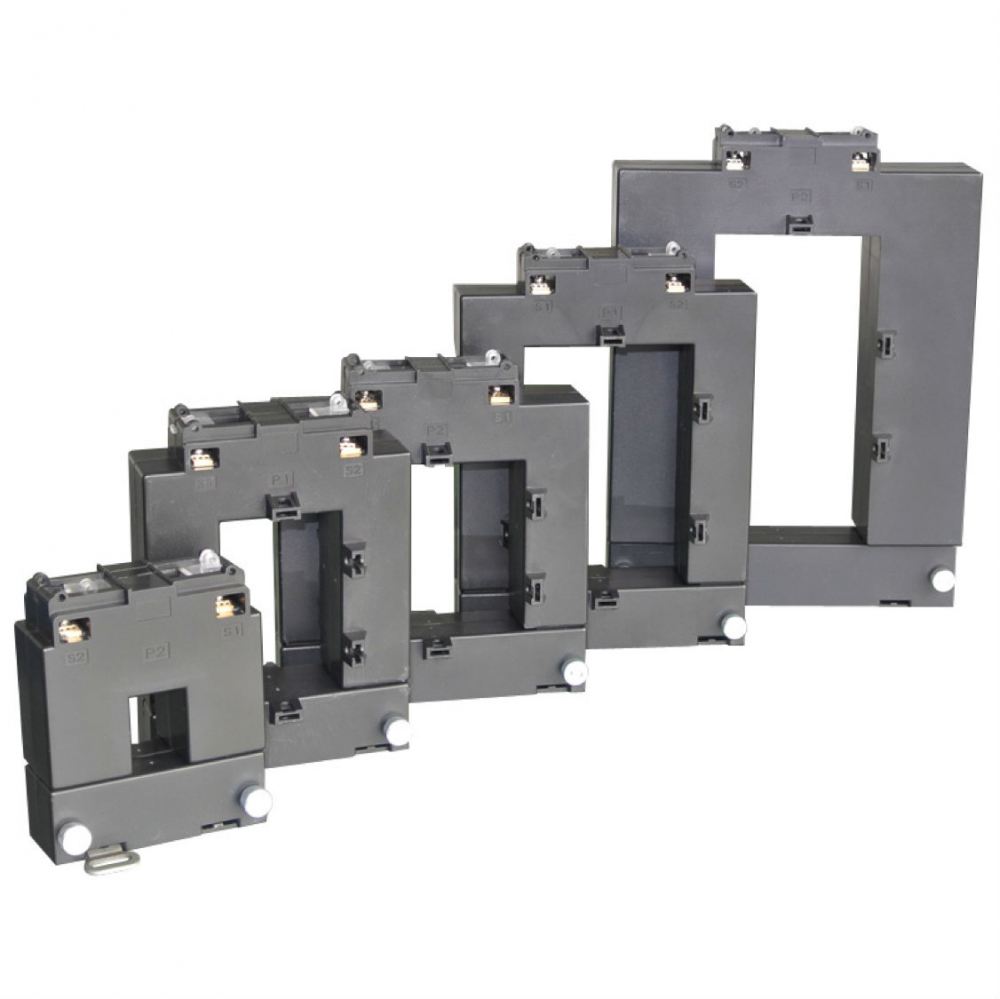

 Máy biến dòng 5A/10A là một loại biến dòng thứ cấp hay còn gọi là biến dòng cấp 1. Loại biến dòng này có ưu điểm là có thể biến đổi dòng điện lên tới 5000A hoặc hơn thế; tùy vào ưu thế của từng hãng sản xuất

Đặc biệt là biến dòng ct 5A/10A được sử dụng rất nhiều trong các nhà máy. Kể cả hộ gia định. Họ chỉ mua một con citi dòng và luồn sợi dây dẫn điện qua nó là tự khác nó sẽ chuyển đổi dòng cao về dòng thấp dưới dạng chuẩn 5A/10A

Current transformer analog 4-20ma

Hoàn toàn trái ngược với Current transformer 5A/10A.

Current transformer 4-20ma lại có khả năng đưa trực tiếp dòng điện về dòng analog 4-20ma hoặc 010v

Ví dụ:

Bộ chuyển đổi tín hiệu ADC

 Biến dòng 4-20ma có thể đưa dòng một chiều hay dòng xoay chiều 5A; 10A; 20A; 40A; 100A cho đến 300A trực tiếp về dòng điện 4-20ma hoặc 0-10v

Tuy nhiên; nhược điểm của loại biến dòng analog này đó chính là giới hạn dòng điện. Tức là nó chỉ chuyển đổi được maximum 300A trở xuống

Trên 300A thì buộc ta phải dùng biến dòng thứ cấp. Vậy làm sao để đưa dòng 5A/10A về 4-20ma trong trường hợp không dùng được bộ chuyển dòng analog 4-20ma ?

Cách chuyển đổi CT dòng 5A/10A về dòng 4-20ma 0-10v

Quý khách không nên nhầm lẫn việc dùng 2 loại biến dòng để chuyển đổi ra tín hiệu 4-20ma 0-10v

Thật sự là đã có rất nhiều người nhầm lẫn trong vấn đề này.

Ví dụ để quý khách dễ hình dung:

Ví dụ người dùng muốn chuyển dòng 800A đưa về dòng 4-20ma

Trước tiên; người dùng sẽ dùng Citi dòng 800A/5A đưa dòng 800A về dòng 5A/10A. Sau đó hầu hết lại đem CT dòng analog 4-20ma ra để chuyển đổi tiếp dòng 5A/10A về dòng 4-20ma. Bởi thực chất loại biến dòng 4-20ma mã T201 có khả năng biến đổi dòng dao động từ 0 đến 40A và dòng 5A/10A nằm trong khoảng dao động đó

Tuy nhiên; thực tế không phải ! Trong trường hợp này ta không nên dùng biến dòng 5A/10A làm biến dòng thứ cấp và dùng biến dòng analog làm đòn bẩy đưa về tín hiệu dòng 4-20ma

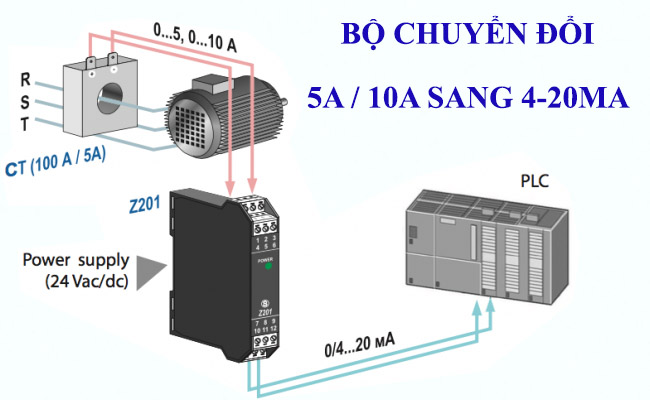

Mà trong trường hợp này ta phải kết hợp biến dòng 5A/10A với bộ chuyển điện 5A/10A sang tín hiệu 4-20ma

Vậy bộ chuyển điện 4-20ma mã Z201-H có những điểm nội trội gì ?

Tín hiệu đầu vào input:

Dòng 5A/10A

Tín hiệu đầu ra:

Voltage: Tùy chỉnh trong phạm vi: 0-10v

Current: 0-20ma/ 4-20ma

Nguồn nuôi cho bộ Z201-H: 85..265 Vac/Vdc

Z201-H có cách ly chống nhiễu input và output dòng lên tới 4000Vac

Sai số đo thấp: 0.3%

Thiết kế nhỏ gọn dễ dàng gắn tủ điện và được cài đặt bằng phần mềm Dip- switches

Thời gian chuyển đổi: 100ms

Biến dòng 4-20ma ( Current transformer là gì ? )

Như đã đề cập phía trên thì biến dòng 4-20ma khác hoàn toàn với Bộ z201-H

Biến dòng 4-20ma thì đưa trực tiếp dòng điện dưới 300A về 4-20ma 0-10v

Còn bộ Z201-h lại đưa tín hiệu 5A/ 10A đưa truyền ra từ biến dòng thứ cấp 300A; 400A.. về tín hiệu 4-20a.
